Einsatzbereich HZF
| Kessel-Leistungsbereich | 200 – 450 kW |
| Feinstaubgehalt Filteraustritt | < 20mg/Nm³ @ 6% O2 |
| Rauchgastemperatur | 80 – 250 °C |
| Raumhöhe | > 2,20 m |
Aufbau und Funktionsweise
Durch die kompakte Integration von Zyklonabscheider und elektrostatischem Abscheider in einem Gerät erreicht der HZF optimale Abscheideleistungen bei geringem Platzbedarf.
Rauchgaseintritt
Das ungefilterte Rauchgas tritt seitlich in den Filter ein.
Zyklonabscheider
Das eintretende Rauchgas durchströmt zuerst den Zyklonabscheider, der die größeren Staubpartikel aus dem Rauchgas abscheidet.
Elektrostatischer Abscheider
Nach dem Zyklon durchströmt das Rauchgas den elektrostatischen Abscheider. Hier werden mittels Hochstpannung die nach dem Zyklon noch verbleibenden kleineren Staubpartikel ionisiert und elektrostatisch abgeschieden.
Rauchgasaustritt
Das gefilterte, feinstaubfreie Abgas tritt oben – oder optional seitlich – aus dem Filter aus.
Aschebehälter
Der abgeschiedene Staub aus Zyklon und Elektroabscheider wird in kompakten Aschebehältern gesammelt.
Infos anzeigen

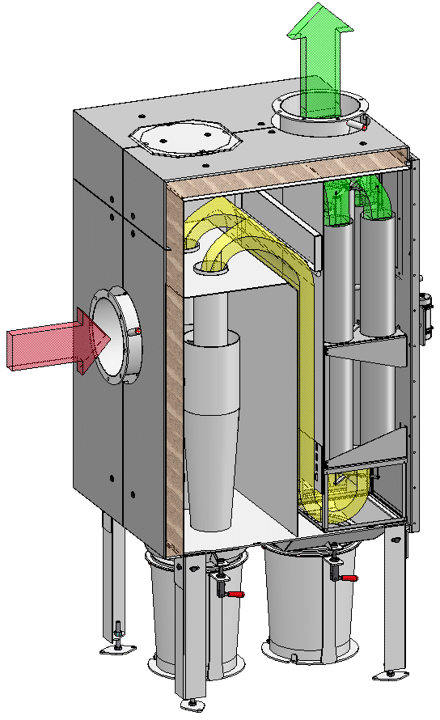

- 1 Rauchgaseintritt
- 2 Zyklonabscheider
- 3 Elektrostatischer Abscheider
- 4 Rauchgasaustritt
- 5 Aschebehälter
Spezifikationen
| Filtertyp HZF | max. Rauchgasvolumentstrom | max Kesselleistung (ca.) | Länge | Breite | Höhe |
|---|---|---|---|---|---|
| 10-2 | 700 Bm³/h | 200 kW | 940 mm | 1165 mm | 2175 mm |
| 12-2 | 850 Bm³/h | 230 kW | 990 mm | 1365 mm | 2175 mm |
| 14-2 | 1000 Bm³/h | 280 kW | 1165 mm | 1365 mm | 2175 mm |
| 16-3 | 1150 Bm³/h | 320 kW | 990 mm | 1790 mm | 2180 mm |
| 18-3-S | 1275 Bm³/h | 350 kW | 1162 mm | 1367 mm | 2175 mm |
| 20-3 | 1425 Bm³/h | 380 kW | XXX mm | XXX mm | XXX mm |
| 22-3 | 1550 Bm³/h | 420 kW | XXX mm | XXX mm | XXX mm |
| 24-4 | 1700 m³/h | 450 kW | 990 mm | 2640 mm | 2175 mm |

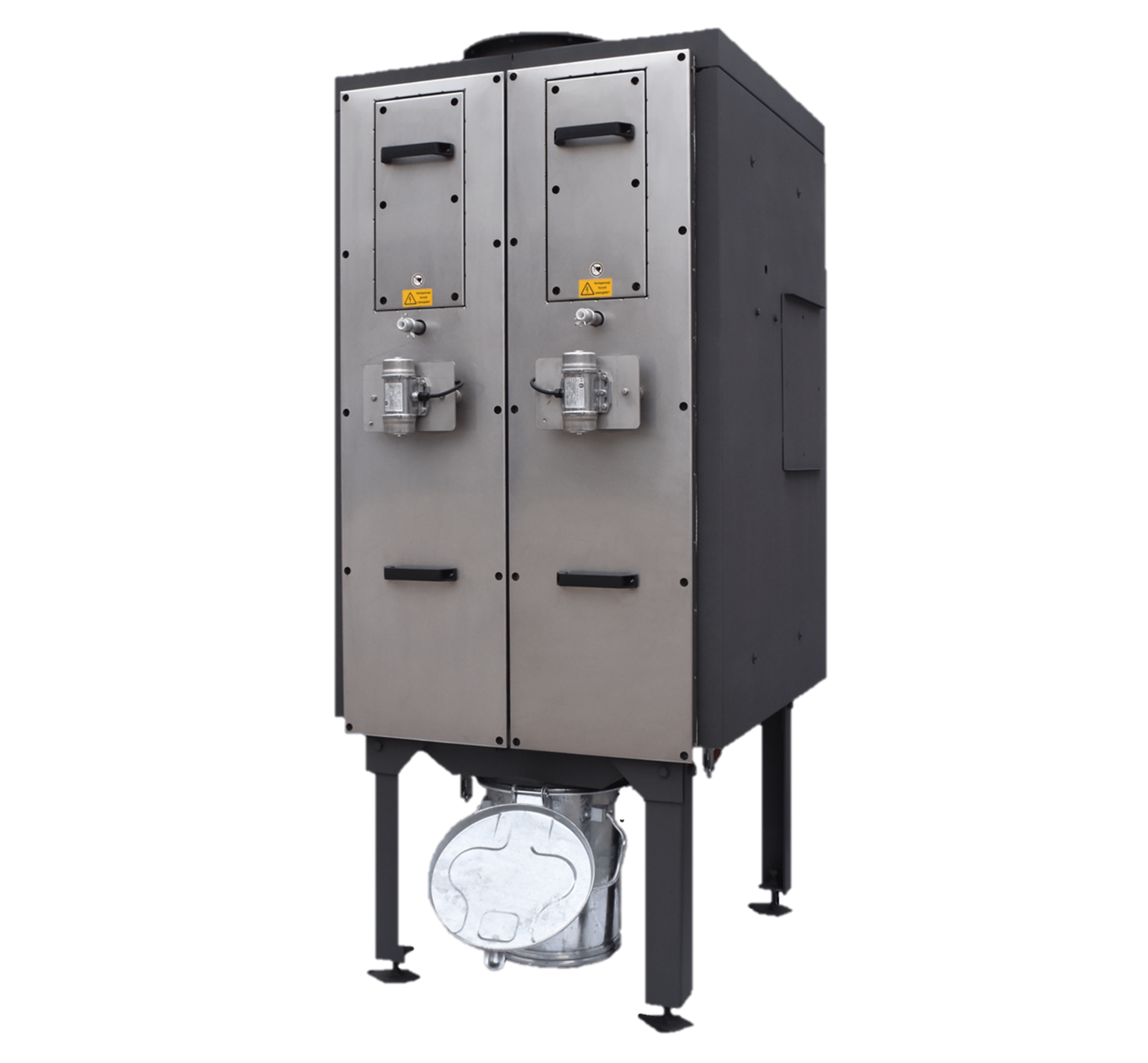

Der Feinstaubabscheider HZF mit integriertem E-Filter und Zyklon
Elektrostatische Feinstaubabscheider – häufig auch ale E-Filter bezeichnet – entsprechen dem Stand der Technik für die Feinstaubfilterung von Rauchgas aus Holzfeuerungen. Sie ermöglichen hohe Abscheidegrade bei gleichzeitig geringem Druckverlust. Die Filterwirkung sinkt jedoch mit zunehmender Partikelgröße der Staubpartikel. Daher müssen E-Filter mit einem Zyklonabscheider kombiniert werden, der die größeren Staubpartikel zunächst entfernt. Dies erhöht den Platzbedarf, was gerade in Bestandsgebäuden häufig problematisch ist. Der HZF von Nolting kombiniert daher einen Zyklonabscheider mit einem E-Filter in einem kompakten Gerät. Dies minimiert den Platzbedarf bei gleichzeitig optimaler Filterwirkung

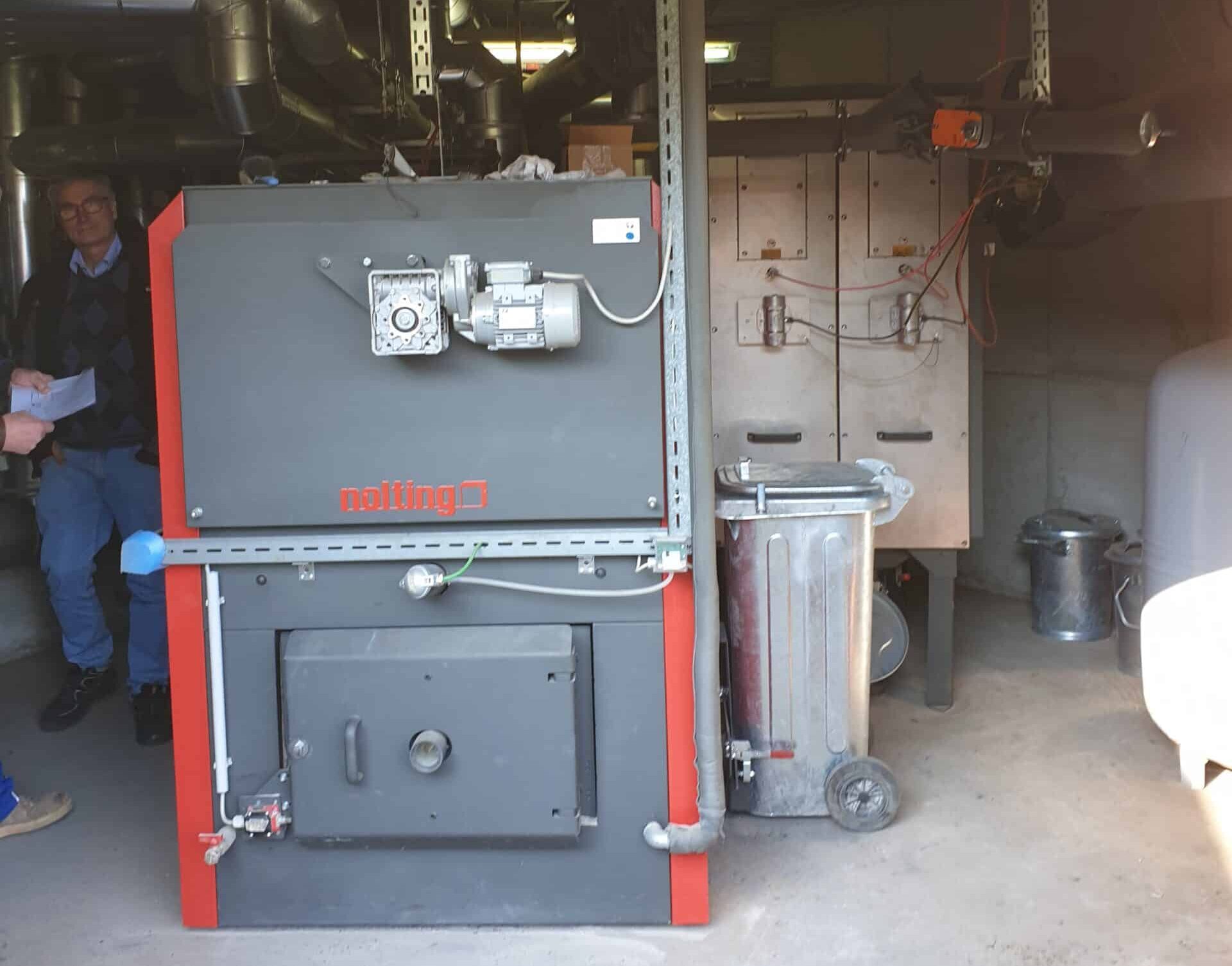

Praxisbeispiele
FAQ
Hier finden Sie Antworten auf häufig gestellte Fragen zu Feinstaubfiltern und Abscheidern.
Welche Arten von Feinstaubfiltern oder Abscheidern gibt es?
Es gibt im wesentlichen vier verschiedene Arten von Feinstaubfilter oder -abscheidern für Holzfeuerungen:
- Zyklonabscheider: Zyklonabscheider erzeugen eine rotierende Abgasströmung, die dazu führt dass schwere Staubpartikel wie in eine Zentrifuge nach außen gedrückt werden, und sich an der Wandung des Zyklons ablagern. Zyklone sind kostengünstig, können jedoch kleinere Staubpartikel nicht effektiv abscheiden.
- Elektrostatische Abscheider: Elektrostatische Abscheider ionisieren die Staubpartikel mittels Hochspannung. Durch elektrostatische Kräfte lagern sich die ionisierten Staubpartikel dann an der Filterwandung ab.
- Gewebeschlauchfilter: In Gewebeschlauchfiltern durchströmt das Rauchgas Schläuche aus feinporigem Filtergewebe. Der Feinstaub bleibt dabei außen am Gewebeschlauch hängen. Gewebeschlauchfilter erreichen hohe Filterleistungen bei großen und kleinen Staubpartikeln. Jedoch müssen die Gewebeschläuche häufig gewechselt werden. Zudem können die Gewebeschläuche bei Funkenflug in Brand geraten.
- Keramikfilter: Keramikfilter arbeiten nach dem gleichen Prinzip wie Gewebeschlauchfilter. Anstatt eines Gewebeschlauchs werden jedoch Filterkerzen aus einer extrem feinporigen Spezialkeramik eingesetzt. Diese erreichen eine noch höhere Filterwirkung als Gewebeschläuche und sind resistent gegen Funkenflug. Keramikfilter sind damit die Leistungsfähigsten und sichersten Feinstaubfilter für Holzfeuerungen am Markt.
Welcher Filtertyp ist der richtige für meine Anwendung?
Um die in Deutschland geltenden Feinstaubgrenzwerte einzuhalten ist ein elektrostatischer Abscheider vom Typ HZF oder eine Keramik-Feinstaubfilter vom Typ NGFL erforderlich. In anderen Ländern geltend zum Teil höhere Grenzwerte, so dass auch ein Zyklonabscheider vom Typ HZE ausreicht. Wir empfehlen generell den Einbau eines Keramik-Feinstaubfilters. Aufgrund der überragenden Filterwirkung ist mit einem NGFL sichergestellt, dass die Anlage auch zukünftige strengere Feinstaubgrenzwerte einhält. Ein HZF ist dort empfehlenswert, wo aufgrund begrenzter Platzverhältnisse in einem bestehenden Heizraum ein NGFL nicht eingesetzt werden kann.
Ich habe eine bestehende Anlage und brauche nur einen neuen Filter. Kann Nolting mir einen geeigneten Filter nachrüsten?
Gerne rüsten wir auch Filter an bestehenden Anlagen nach. Voraussetzung ist ausreichender Platz zur Aufstellung des Filters.
