Einsatzbereich NGFL
| Kessel-Leistungsbereich | 135 – 2400 kW |
| Feinstaubgehalt Filterausgang | < 2,5 mg/m³ bei 13 % O2 / < 6 mg/m³ bei 6 % O2 |
| Rauchgastemperatur | 80 – 250 °C |
| Raumhöhe | > 2,6 m |
NGFL – Aufbau und Funktionsweise
Mittels Filterkerzen aus extrem mikroporöser Spezialkeramik filtert der NGFL auch kleinste Feinstaubpartikel aus dem Rauchgas heraus und erreicht so dauerhaft Emissionswerte <2,5 mg/m³ bei 13 % O2
Rauchgaseintritt
Das ungefilterte Rauchgas vom Kessel tritt von unten in den Filter ein
Filterkerzen
Die Feinstaubpartikel bleiben außen an den kerzenförmigen Filterelementen hängen
Abgasaustritt
Das nahezu feinstaubfreie Abgas durchströmt die Filterkerzen und tritt oben aus dem Filter aus.
Drucklufttank
Im Drucklufttank wird Druckluft für die automatische Druckstoßabreinigung der Filterelemente zwischengespeichert.
Druckstoßabreinigung
Zur Abreinigung der Filterelemente wird in regelmäßigen Abständen Druckluft durch die Filterelemente geblasen. Durch den Druckstoß fällt der Feinstaub, der an der mikroporösen Keramik abgeschieden wurde nach unten und wird dort durch eine geeignete Ascheförderung in einen Behälter entsorgt.
Filterbegleitheizung
Um Feuchtigkeitseintrag durch Kondensation im Filter während der Anheizphase zu vermeiden, kann der Filter optional mit einer elektrischen Begleitheizung ausgestattet werden. Dies ist insbesondere bei Brennstoffen mit hohem Wassergehalt, bei kurzen Einschaltzyklen oder bei Außenaufstellung zu empfehlen.
Infos anzeigen
- 1 Rauchgaseintritt
- 2 Filterkerzen
- 3 Abgasaustritt
- 4 Drucklufttank
- 5 Druckstoßabreinigung
- 6 Filterbegleitheizung
Spezifikationen
| Filtertyp NGFL | max. Rauchgasvolumenstrom | max Kesselleistung (ca.) | Länge | Breite | Höhe | Leergewicht |
|---|---|---|---|---|---|---|
| 880 | 850 Bm³/h | 200 kW | 1631 mm | 758 mm | 1894 mm | 600 kg |
| 1300 | 1270 Bm³/h | 250 kW | 1568 mm | 1218 mm | 2261 mm | 750 kg |
| 1625 | 1625 Bm³/h | 300 kW | 1750 mm | 1216 mm | 2261 mm | 800 kg |
| 1900 | 1920 Bm³/h | 400 kW | 1930 mm | 1215 mm | 2261 mm | 900 kg |
| 2200 | 2216 Bm³/h | 450 kW | 2110 mm | 1216 mm | 2262 mm | 1000 kg |
| 2650 | 2659 Bm³/h | 500 kW | 2380 mm | 1220 mm | 2265 mm | 1200 kg |
| 3350 | 3190 Bm³/h | 580 kW | 2590 mm | 1400 mm | 2263 mm | 1450 kg |
| 3800 | 3781 m³/h | 650 kW | 2200 mm | 1760 mm | 2263 mm | 1500 kg |
| 4700 | 4726 Bm³/h | 800 kW | 2610 mm | 2168 mm | 2263 mm | 1850 kg |
| 5300 | 5317 Bm³/h | 900 kW | 3001 mm | 2080 mm | 2262 mm | 2050 kg |
| 6250 | 6262 Bm³/h | 1000 kW | 3131 mm | 2260 mm | 2261 mm | 2300 kg |
| 7900 | 7917 Bm³/h | 1300 kW | 3162 mm | 2800 mm | 2260 mm | 2850 kg |
| 9150 | 9157 Bm³/h | 1500 kW | 3163 mm | 3160 | 2265 mm | 3150 kg |
Für Aufstellräume mit begrenztem Platz ist mit dem NGF eine kompaktere Bauraum-Variante des Keramik-Feinstaubfilters erhältlich – sprechen Sie uns gerne an.

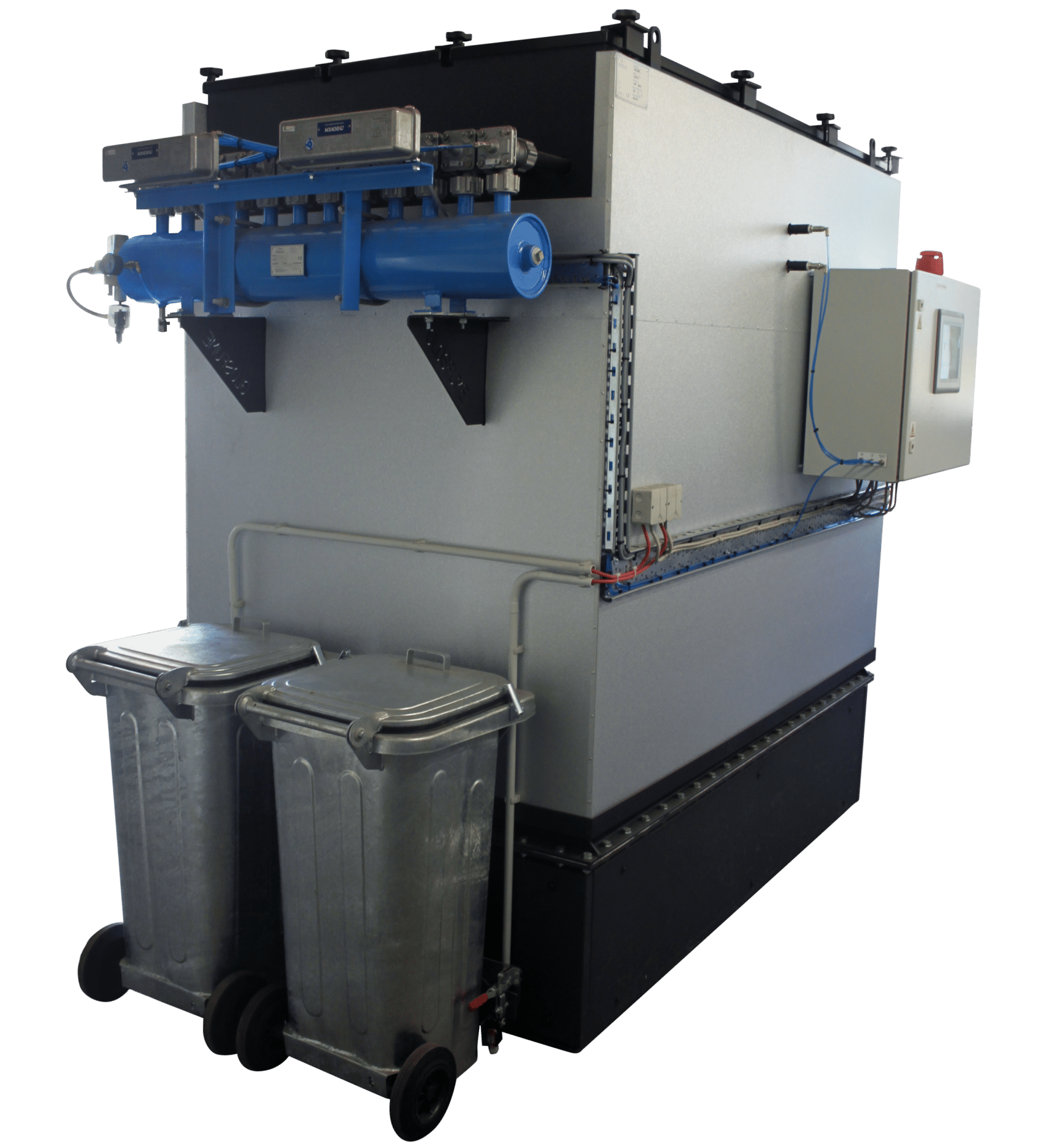

Feinstaubfreie Holzfeuerungen mit dem Keramikfilter NGFL
Mit dem NGFL von Nolting gehört Feinstaub als Nachteil der Holzfeuerung der Vergangenheit an. Der Feinstaubfilter NGFL arbeitet mit mikroporösen Keramikfilterelementen für höchste Abscheideleistung von bis zu 99,99%. Das bedeutet in der Praxis oftmals Staubanteile kleiner 1 mg/Nm³ Rauchgas, also kaum noch nachweisbar. Der NGFL ist damit das führende Filtersystem für Holzfeuerungen am Markt. Damit ist nicht nur der aktuelle Feinstaubgrenzwert gemäß 1. BImSchV von 20mg/Nm³ problemlos einzuhalten. Auch eine mögliche weitere Verschärfung des Feinstaub-Grenzwerts auf 2,5mg/Nm³ ist mit dem NGFL von Nolting kein Problem. Schon jetzt gibt es für die Unterschreitung der 2,5mg/ Nm³-Grenze einen Emissionsminderungszuschlag im Rahmen der Bundesförderung für effiziente Gebäude (BEG EM, Stand der Förderrichtlinie: 21.07.2026). Und im Vergleich zur Gewebefiltern hat der Keramikfilter NGFL noch einen entscheidenden Vorteil: während Gewebefilter durch Funkenflug in Brand geraten können, sind die Keramikfilterelemente des NGFL Funkenfest. Damit sorgt der NGFL für saubere Luft und höchste Brandsicherheit.
Praxisbeispiele
